Устройство кровли жилого дома предполагает соблюдение норм и обустройство определённых конструктивных элементов, из которых состоит крыша. Вентиляция при этом играет важную роль и требует особой тщательности при проектировании и монтаже.

Назначение вентиляции кровли

Кровля обеспечивает не только защиту помещений дома от осадков и перепадов температур, но и выполняет массу других функций. Покрытие крыши должно обладать устойчивостью к ультрафиолету, иметь эстетичный внешний вид и длительный срок службы. Образование конденсата в области кровли приводит к существенному снижению эксплуатационных характеристик крыши. Для устранения влаги требуется вентиляция кровли.

Правильное обустройство вентиляции подкровельного пространства обеспечивает стабильный температурно-влажностный режим, исключающий образование конденсата. Вентиляция предполагает устройство определённых элементов, благодаря которым воздух циркулирует в подкровельной зоне и способствует испарению влаги.

Устройство вентиляции кровли

Вентиляция кровли обязательно предусматривается при монтаже кровельного пирога под любое покрытие

Основными элементами, используемыми для обеспечения циркуляции воздуха в подкровельном пространстве, являются:

  • вентиляционное отверстие под свесом крыши и в области конька;
  • вентиляционные турбины или дефлекторы для принудительной тяги, нижняя часть которых проходит через гидроизоляционный материал;
  • слуховые окна, расположенные на противоположных сторонах крыши. Это простой и давно известный способ избавления от конденсата;
  • вентиляционные трубы. Они подходят для крыш с малым уклоном и должны выводиться на высоту, превышающую толщину снежного покрова;
  • фронтонные окна для холодного чердака в сочетании с отверстиями на коньке и карнизе.

Основные элементы вентиляции крыши представлены в виде отверстий, через которые создаётся продув. Дополнительные модули и приспособления позволяют улучшить функционирование системы для сохранения качества и долговечности кровли.


Проходной узел вентиляции через кровлю

Область соединения внешней трубы вентиляции крыши с материалом покрытия называется узлом прохода через кровлю. Существует много разновидностей узлов, отличающихся конструкцией, характеристиками, внешним видом.

Узлы прохода вентиляции через кровлю

Для разных видов кровельного покрытия и разных элементов системы вентиляции существуют свои устройства прохода

Для упрощения монтажа трубы к крыше используют разнообразные проходки. Основными являются следующие варианты таких изделий:

  • с клапаном или без клапана. Первый вариант имеет заслонку, позволяющую перекрывать трубу и останавливать движение воздуха. Они оптимальны для производственных или административных помещений. Варианты без клапана не имеют перегородки, отличаются более низкой стоимостью и не позволяют регулировать выбор воздуха;
    Узлы прохода с клапаном и без клапана

    Наличие клапана на узле прохода позволяет перекрывать вентиляционный канал при необходимости

  • неутеплённые и теплоизолированные. Элементы без слоя утеплителя подходят для регионов с мягким климатом. Утеплённые проходки имеют внутри слой базальтовой ваты или стекловолокна. Теплоизоляция снижает разницу между наружной и внутренней температурой, предотвращая появление конденсата;
    Утеплённые трубы вентиляции

    Наличие слоя утеплителя позволяет избежать образования конденсата внутри проходки

  • механические и автоматические. Проходки для кровли с ручным управлением имеют тросик, позволяющий регулировать циркуляцию воздушных масс. Устройства автоматического типа имеют встроенный контроллер, управляющий системой вентиляции с помощью электроники.

Узлы прохода вентиляции могут иметь овальную, квадратную, круглую или прямоугольную форму. На выбор устройства влияют такие факторы, как степень влажности внутри помещения, уровень загазованности, минимальная и максимальная температуры воздуха внутри дома, уровень запылённости.

Способ монтажа узлов прохода зависит от внешнего материала кровли. При этом необходимо учитывать угол ската, толщину перекрытия кровли, расстояние от конька до проходки, площадь пространства под крышей.

Правила и нормы устройства вентиляции

При обустройстве вентиляционных шахт нужно учитывать не только индивидуальные особенности строения, но и установленные нормы. Комплекс СНиП предназначен для обеспечения безопасности, функциональности и качества проводимых работ. Основные правила монтажа вентиляции согласно своду норм выражены в следующем:

  • 4.6.1.27. Следует обеспечить достаточную высоту вентиляционных устройств. Для плоских кровель высота вентшахт должна быть на 0,7 м выше крыши, парапета или других выступающих элементов здания, высота канализационной вытяжной трубы должна быть выше края вентшахты на 0,15 м;

  • 4.6. Устройство и оборудование выбросов систем местной вытяжной вентиляции не должны влиять на ухудшение условий проживания и пребывания людей в жилых домах, помещениях и зданиях иного назначения. Система вытяжной вентиляции организаций, расположенных в зданиях иного назначения, оборудуется отдельно от системы вентиляции этих зданий;

  • 4.4. Шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м. Для кровель плоского типа здания системы вытяжной вентиляции возвышаются над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.

Видео: монтаж узла прохода вентиляции кровли

Вентиляция крыши из металлочерепицы

В качестве внешнего покрытия кровли используют разные материалы, но металлочерепица является одним из наиболее популярных. Металлическое покрытие плохо пропускает воздух и влагу и имеет склонность к образованию конденсата, поэтому вентиляция является необходимой для создания комфортной атмосферы внутри здания. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению системы стропил, перегреву покрытия. Для исключения таких последствий оптимальна непрерывная вентиляция, которая обеспечивается особым зазором и промежутком в области конька крыши. В зоне излома кровли дополнительно монтируют перфорированную вставку, а на расстоянии 60 см от конька устанавливают аэраторы.

Аэраторы на крыше из металлочерепицы

Комплекс аэраторов хорошо дополняет систему естественной вентиляции и создаёт дополнительную циркуляцию воздуха в зоне конька

Монтаж узла прохода вентиляции на металлочерепице не отличается сложной технологией. Основные действия заключаются в следующем:

  1. Определить места выхода канала вентиляции наружу, но не ниже уровня в 60 см от конька. Шаблон, входящий в готовый комплект трубы, нужно приложить к покрытию кровли и очертить его маркером. По этому контуру просверливают отверстия и вырезают часть листа покрытия. Место монтажа очищают и обезжиривают. Нужно обязательно убедиться в плотном прилегании фартука к поверхности крыши.
    Вырезание отверстия в металлочерепице

    В комплект аэратора входит шаблон, по которому удобно вырезать проходное отверстие

  2. Вырезать отверстие в кожухе для прохода. Размер отверстия должен быть на 25% меньше сечения трубы. Это обеспечит надёжное примыкание элементов. Трубу необходимо вставить в кожух и полностью собрать конструкцию.
  3. Промазать герметиком область соединения аэратора с кровлей. После этого не должно быть щелей, которые сделают конструкцию неэффективной. Узел прохода фиксируют на кровле саморезами.
    Крепление аэратора к кровле

    Узел прохода крепят на саморезы, предварительно промазав место стыка герметиком

  4. Выровнять трубу по уровню и закрепить её. Изнутри помещения чердака следует проверить правильность фиксации всех деталей, а обнаруженные недостатки устранить.

Монтаж не проводится в дождливую погоду. Высота трубы с учётом дефлектора должна составлять не менее 50 см от поверхности крыши.

Видео: установка узла на крышу из металлочерепицы

Устройство вентиляции кровли из мягкой черепицы

Мягкая черепица востребована в сфере строительства и обладает массой преимуществ по сравнению с другими вариантами. При этом вентиляция также необходима, ведь от качества циркуляции воздуха зависит целостность всей системы кровли. Монтаж точечных выходов в виде труб производится на расстоянии около 60 см от конька. Технология крепления аэратора на мягкой черепице похожа на монтаж, производимый на крыше из металлочерепицы:

  1. Очертить готовый шаблон и вырезать отверстие вплоть до слоя пароизоляции.
  2. Вставить трубу, фиксируя её саморезами.
  3. Загерметизировать все щели, а снаружи область вокруг аэратора обклеить мягкой черепицей.
    Монтаж аэратора на мягкую кровлю

    Последовательность действий по установке аэратора на покрытие из мягкой кровли в целом повторяет аналогичный процес для кровли из металлочерепицы

Видео: монтаж конька вентиляции на крышу из мягкой черепицы

Вывод трубы через крышу из профнастила

Установка вентиляции кровли с внешним покрытием из профнастила выполняется по такой же методике, как и монтаж труб на металлочерепицу. Для этого производятся следующие действия:

  1. На расстоянии не более 60 см от конька отмечают место, на котором будет располагаться труба. Для её размещения необходим деревянный короб.
  2. В отмеченном месте профнастил разрезают «конвертом», то есть образуя перекрещенные линии.
  3. Края металла загибают внутрь, доводя их до стропил и закрепляя металл гвоздями к деревянным элементам. Гидроизоляционную плёнку нужно прижать к краям обрешётки, а пароизоляция фиксируется под основанием отделочного материала внутри помещения.
  4. Деревянный короб, размеры которого должны совпадать с вырезанным отверстием, вставляют в кровлю, фиксируя его саморезами к стропилам. Предварительно стоит обработать места примыкания плёнок кровли к коробу специальной гидроизоляционной лентой или клеевым составом.
  5. Все щели снаружи герметизируют, устанавливают трубу вентиляции.

Функции и характеристики кровельных аэраторов

Внешний вентиляционный выход на поверхности крыши представлен в виде кровельного аэратора — трубы, имеющей дефлектор и обеспечивающей удаление влаги во внешнюю среду. Диаметр трубы может составлять 63–110 мм, а в верхней её части монтируется зонтик, предотвращающий попадание влаги внутрь системы. Герметичный механизм крепления обеспечивает надёжную фиксацию изделия на поверхности крыши.

Пластиковый аэратор для крыши

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

  • проветривание подкровельного пространства;
  • сохранение надёжности и долговечности системы стропил;
  • обеспечение нормального движения воздуха для крыш сложной формы;
  • сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

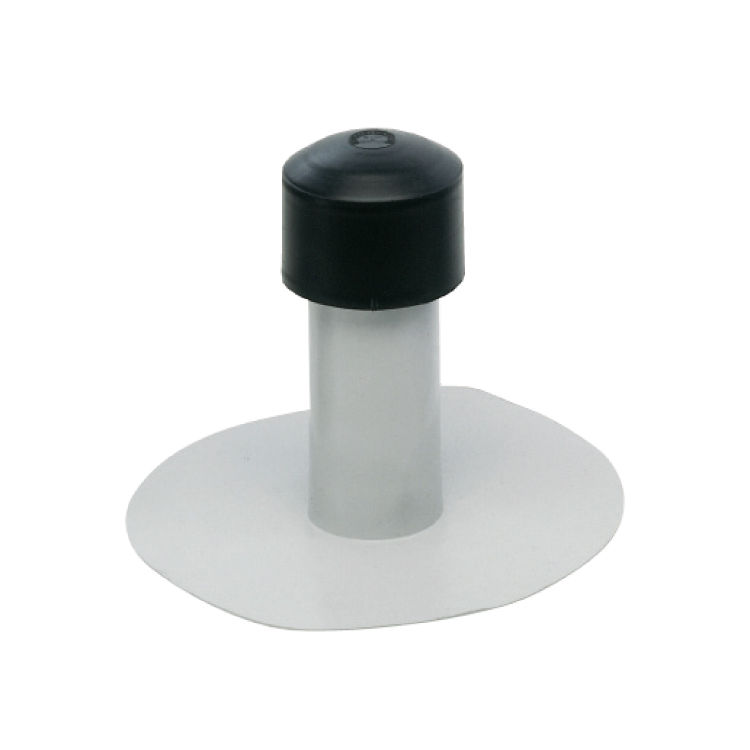

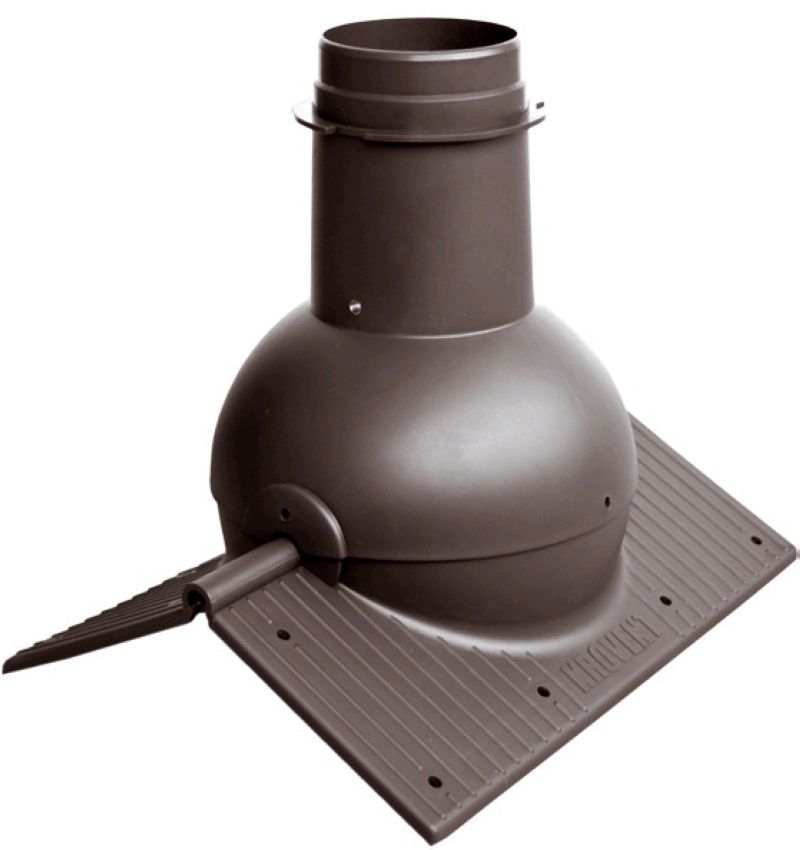

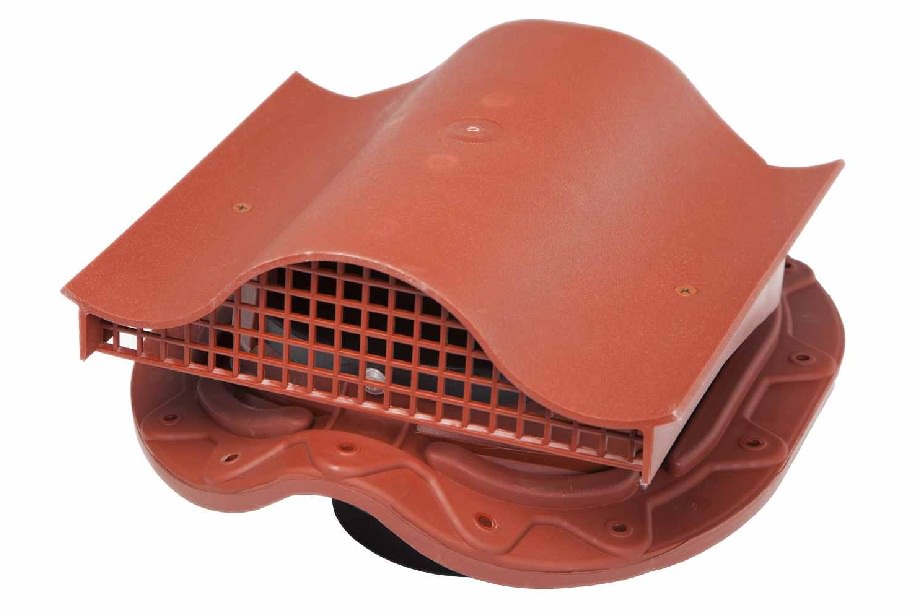

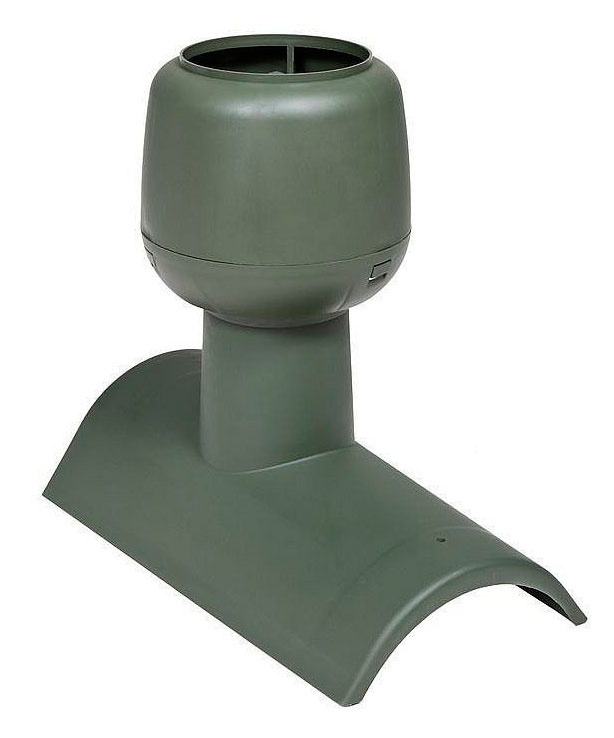

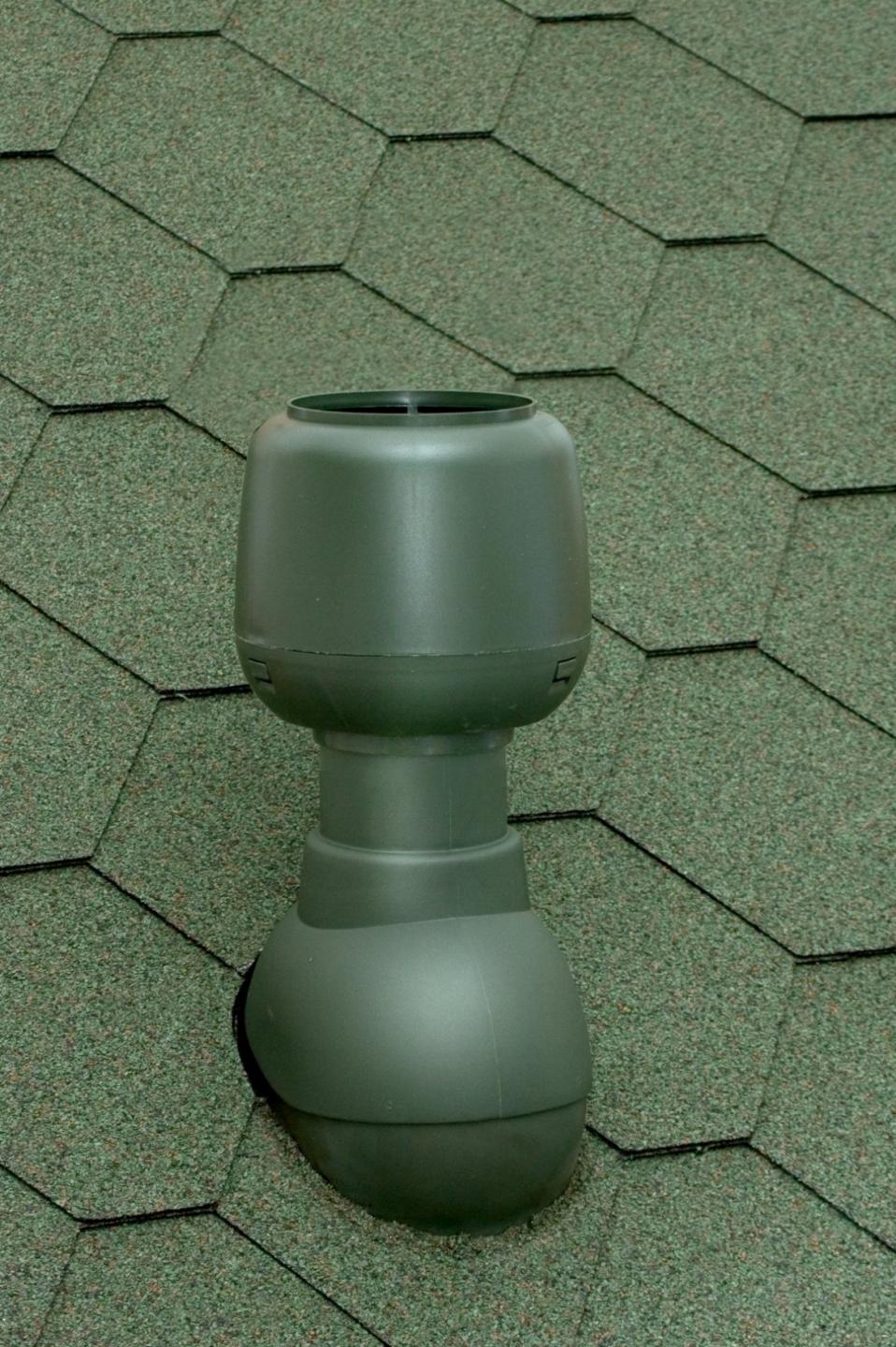

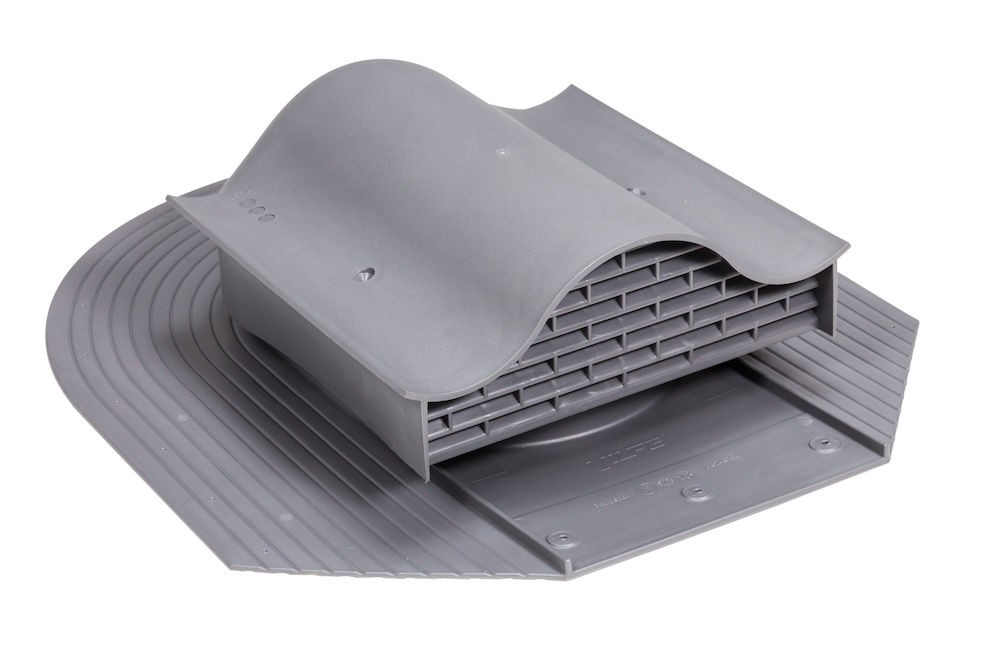

Фотогалерея: виды аэраторов для кровли

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

  1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
  2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
  3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха.

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Схема устройства аэратора

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

  1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
  2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
  3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
  4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Установка аэратора на профлист

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

Видео: устройство вентиляции кровли

Как избежать ошибок при монтаже вентиляционных устройств

Методы обустройства вентиляции крыши не отличаются сложной технологией. Большинство ошибок совершаются на стадии строительства крыши при монтаже кровельного материала. Это влияет на дальнейшую эксплуатацию помещений, уровень влажности и целостность конструкции.

Для того чтобы избежать ошибок в устройстве кровли, следует учитывать следующие моменты:

  • отсутствие шахт вентиляционных каналов для помещений с повышенной влажностью приводит к образованию плесени и разрушению элементов кровельного каркаса. Поэтому в проекте строительства обязательно нужно учитывать вентканалы для кухни и санузла;
  • между металлочерепицей, пронастилом, еврошифером и внутренним гидроизоляционным слоем обязательно создают вентиляционный канал. Это обеспечивает вывод конденсата через коньковый аэратор;
  • при использовании антикондесатной плёнки для гидроизоляции нужно обязательно оставить зазор между этой плёнкой и утеплителем, который также необходим для отвода влаги;
  • для кровель с металлическим внешним покрытием не используют супердиффузионные или диффузионные плёнки. Они не пропускают пар под крышу, препятствуют его выводу, создавая идеальные условия для коррозии металлического покрытия.

Устройство вентиляции кровли — залог надёжности и долговечности сооружения. Для этой цели используют специальные приспособления и методы, позволяющие отводить лишнюю влагу наружу и предотвратить попадание осадков внутрь конструкции.
